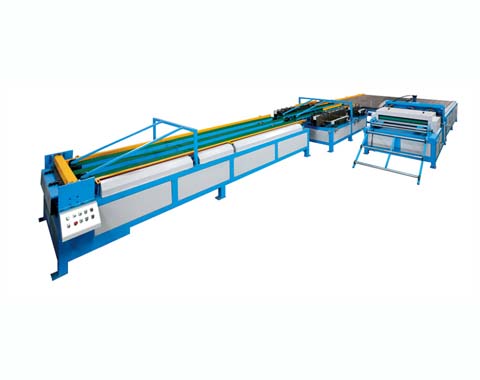

TDF/TDC 法兰全自动风管 6 线 (A 型 )

产品信息

       风管 6 线采用模块化设计，可全自动实现风管板料的定尺寸剪断，压筋，风管的自动切槽、切角、联合角咬口成型 ( 东洋骨 ), 风管共板法兰自动成型功能及自动折弯成“L”、“U”、“□”型风管，具有自动化程度极高、效率极高、省人工、省材料的优点。非常适合大型的风管加工厂。生产线由开卷机 ( 电动 )、矫平机、压筋辊、编码器、液压切角切槽、液压折弯机、液压剪板机、联合角咬口成型机 ( 东洋骨机 )、双机联动共板法兰成型机、板料传输平台、工业级数控系统及 HUANTONG 公司专用的风管生产线软件
组成。
       选项为增加开卷机，增加双机联动“C”型插条单口。

全自动风管流水线特点

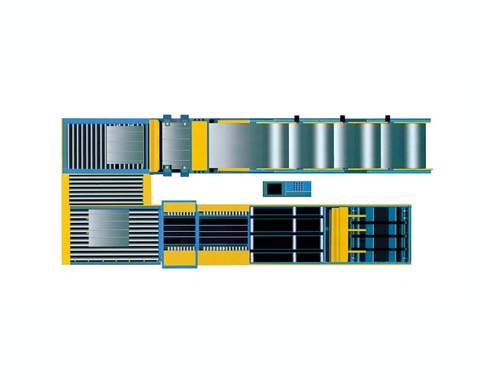

       整条流水线结构布局合理，可呈“Z”或“U”型分布
       模块化设计，可根据不同的需要选择不同的模块进行灵活组合
       可自动实现如下功能：平板定尺寸开料，4 片料风管加工，“L”型“U”型“□”型风管加工
       自动加工完成风管的 TDF ／ TDC 和按扣式咬口
       卷料自动送料系统，自动完成风管加强筋
       卷料矫平功能，自动完成风管切槽，切角功能

通用技术参数

·Coil Thickness( 材料厚度范围 )：0.5-1.2mm
·Part Width( 板料宽度 )：1000-1300mm．  1500mm  Option 为选择
·Part Length Tolerances( 长度精度 )：±0.5 mm
·Diagonal Tolerances( 对角线精度 )：±0.8 mm
·Processing Speed( 流水线速度 )：最大到 (Up to)18M ／ Min
·Drive( 驱动 )：全液压 (Hydraulic drive)
·Power( 总功率 )：32Kw
·Beading Section( 压筋 )：标准型式，符合风管制作工艺 (Standards)
·Notching and Hole Punching( 切槽切角 )：专业设计的组合模具用于风管切槽切角，适合 TDF ／ TDC，插接式法兰，按扣式，联合角式咬口等风管制作工艺 Combination of  professional  mold  design  for  duct  notching，suitable  for  TDF ／ TDC．TDC2flange, stud，BPSL PittsburghLock production process．
·CNC Controls( 数控 )：日本安川伺服系统 (Japan Mitsubishi)
