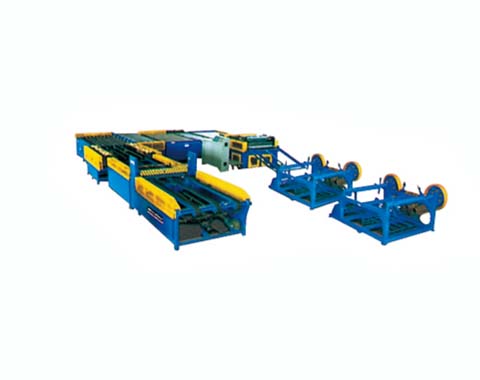

TDF/TDC 法兰全自动风管 6 线 (B 型 )

产品信息

       相比较 TDF 法兰全自动 6 线 (A 型 )，TDF 法兰全自动风管 6 线 (B 型 ) 只是实现联合角咬口 ( 东洋骨 ) 的方式不一样，TDF 法兰全自动风管 6 线 (A 型 ) 的联合角 ( 东洋骨 ) 的成型方式为：雄骨在生产线前面折弯而成，雌骨采用辊轮辘加工而成，但 TDF 法兰全自动风管 6 线 (B 型 ) 的联合角 ( 东洋骨 ) 的成型方式为：雌雄骨均是采用辊轮辘加工而成，这样会增加几个传输平台，这个客户可根据自己的场地等要求来选择。

全自动风管流水线特点

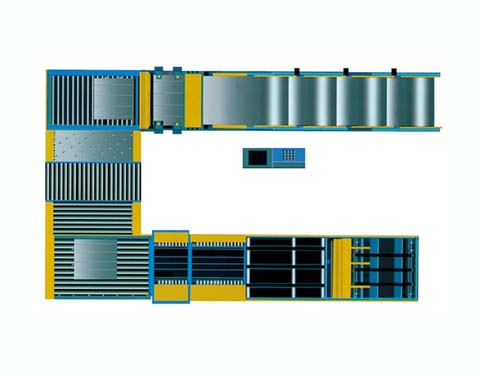

整条流水线结构布局合理，可呈“Z”或“U”型分布
模块化设计，可根据不同的需要选择不同功能的模块
进行灵活性组合，可自动实现如下功能：平板定尺寸开料，4 片料风管加工，“L”型“U”型“□”型风管加工
自动加工完成风管的 TDF ／ TDC 和按扣式咬口
卷料自动送料系统，自动完成风管加强筋
卷料矫平功能，自动完成风管切槽，切角功能

通用技术参数

·Coil Thickness( 材料厚度范围 )：0.5-1.2mm
·Part Width( 板料宽度 )：1000-1300mm．  1500mm  Option 为选择·Part Length Tolerances( 长度精度 )：±0.5 mm
·Diagonal Tolerances( 对角线精度 )：±0.8 mm
·Processing Speed( 流水线速度 )：最大到 (Up to)18M ／ Min ·Drive( 驱动 )：全液压 (Hydraulic drive)
·Power( 总功率 )：36Kw
·Beading Section( 压筋 )：标准型式，符合风管制作工艺 (Standards)
·Notching and Hole Punching( 切槽切角 )：专业设计的
组合模具用于风管切槽切角，适合 TDF ／ TDC，
插接式法兰，按扣式，联合角式咬口等风管制作、
工艺 Combination of professional mold design for duct notching,suitable for TDF ／ TDC，TDC2flange，stud，BPSL PittsburghLock production process．
·CNC Controls( 数控 )：日本三菱数控系统 (Japan Mitsubishi)
